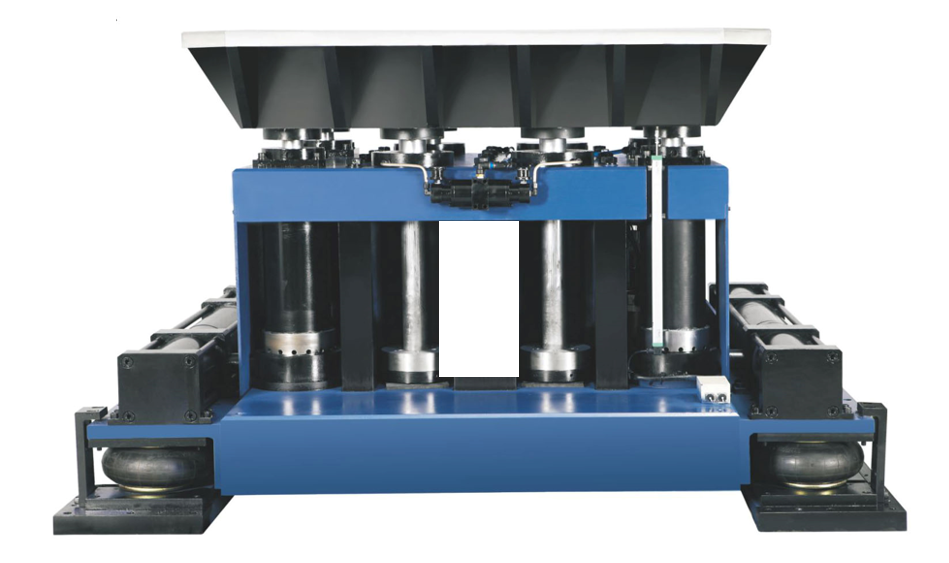

DAIS 系列氣動雙向沖擊試驗臺

DAIS 系列氣動雙向沖擊試驗臺，采用加壓沖擊的功能，可以完成垂直向下和垂直向上的沖擊試驗，為不能倒置的產品提供了垂直向上沖擊的解決方案。該系列沖擊試驗臺用于實驗室模擬產品在實際使用中，需要承受的沖擊破壞力，以此來評定產品結構的抗沖擊能力，并通過試驗數據，優化產品結構強度。

詢價

產品特點

專利號：201510563590.3
專利號：201510354205.4
專利號：201610310963.0
專利號：201610310961.1
專利號：201610310855.3

雙向沖擊

DAIS系列雙向沖擊臺是針對一些不能或者不易翻轉的大型試件設計、研發的新型產品。除了傳統沖擊臺的z軸向向下沖擊功能外，還可以對試件進行z軸向向上沖擊。如配合我公司的水平沖擊試驗臺，就可實現對試件的六方向沖擊。我們檢索了全球沖擊臺專業制造廠家的所有產品，尚未發現有同類產品，DAIS系統在技術先進、功能齊全、品質可靠等方面已經處于全球領先水平。

防爆、綠色環保節能

　　DAIS系列沖擊、碰撞試驗臺是國際上技術領先的高性能氣動沖擊與碰撞全自動測試系統。采用先進的先導式高頻高速氣缸作為驅動和加壓沖擊。是真正的防爆、綠色環保節能產品。

沖擊、碰撞兩用臺

　　DAIS系統既可以做沖擊試驗，也可以做碰撞試驗。沖擊與碰撞功能的切換完全由計算機軟件設置控制。

沖擊能量大

　　DAIS系統采用了先導式雙向加壓高頻高速氣缸，使得沖擊試驗可以在500mm的短距離內達到自由落體2200mm的沖擊速度。
　　DAIS系統最高能達到6~10m/s的沖擊速度。

沖擊能量大

　　DAIS系統具有高性能的碰撞功能，最大自由跌落高度可達350mm。

非標產品設計能力強

　　DAIS沖擊系統具有很強的指標拓展性，公司技術部門已承接高頻次、高能量的非標沖擊試驗系統的設計，將根據用戶對臺面尺寸、負載重量、沖擊加速度、脈沖寬度、頻次等要求做最優化設計。有能力滿足用戶特殊要求。

DAIS 全自動氣動沖擊臺由三大部分組成：沖擊主機，控制系統，氣源

1.1 沖擊臺面

　　沖擊機臺面采用高強度航空鋁,具有無比優異的強度和均勻性。臺面由四根導向軸定位，阻止臺面其他方向的旋轉或偏位。

1.2 精密導軸

　　鍍烙高精密導向軸低摩擦高質量滑動軸承的采用，大大延長使用壽命。
　　導向軸上裝有安全鎖定裝置，方便更換沖擊墊片及安裝樣品，并確保這些過程的安全性。

1.3 防二次沖擊剎閘裝置

　　DAIS制動剎閘裝置使用氣體作用增壓器瞬間動作，在極短的反應時間內夾持并鎖定沖擊臺面，確保沖擊臺面不產生二次沖擊，并消除剎閘滯后或拖尾現象。

1.4 臺面升降系統

　　臺面升降系統由專用的先導式加壓氣缸升降系統，同時準確平穩地提升臺面到設定高度，并保證臺面以非常優異的水平位置平穩而不間斷的上下運動，達到沖擊的準確性和重復性，精密的位移傳感器通過軟件控制系統實現準確的定位。

1.5 減震緩沖座

　　沖擊減震座提供沖擊緩沖作用，緩沖座兩邊配有雙向阻尼裝置，大位移空氣墊最大限度的減少沖擊瞬間對實驗室地面的作用。

1.6 波形發生器

　　波形發生器用于產生正弦波、梯形波、后峰鋸齒波，通過更換不同的波形發聲器實現各種沖擊波形及沖擊能量。

技術參數

型號					DAIS800	DAIS1000		DAIS 1200	DAIS 1500		DAIS 1800			DAIS 2000
規格	臺面尺寸(mm X mm)				800	1000		1200	1500		1800			2000
	額定負載 (kg)				400	500		600	1000		1000			1200
	臺體重量(kg)				4500	7000		12500	14000		18000			20000
	臺體尺寸 LXDXH (mm)				1400×1100×1160	1650×1300×1250		2100×1720×1300	2400×2200×1520		2530×2000×1520			2800×2000×1520
	沖擊距離（mm）				380
沖擊測試指標（向下沖擊）	沖擊量級(g)		半正弦波		10-500	10-350		10-300	10~60		10~50			10~40
			后峰鋸齒波		15-100				無
	脈寬 (ms)		半正弦波		3-40	3.5-40		4-30	5~25		5~20		6~18
			后峰鋸齒波		6-20				無
	空載時最大速度變化量 (m/s)				8.2	7.8		7.6	4.5		4		3.5
	額定負載時最大速度變化量 (m/s)				7	6.5		6	4		3.6		3
沖擊測試指標（向上沖擊）	沖擊量級(g)	半正弦波			10-500	10-350		10-300	10~60		10~50		10~40
		后峰鋸齒波			15-100
	脈寬 (ms)	半正弦波			3-40	3.5-40		4-30	5~25		5~20		6~18
		后峰鋸齒波			6-20
	空載時最大速度變化量 (m/s)				8.2	7.8		7.6	4.5		4		3.5
	額定負載時最大速度變化量 (m/s)				5.9	5.6		5.5	3.8		3.2		3
碰撞測試指標（單方向向下碰撞）	碰撞波形				半正弦波
	加速度(g)				4-80	5-80		5-60	無
	脈寬 (ms)				4-30	5-30		5-30	無
	空載碰撞頻次 (次/分)				1-80			1-70	無
	額定負載時碰撞頻次(次/分)				1-60				無
	空載時最大速度變化量 (m/s)				3	2.6		2.4	無
	額定負載時最大速度變化量 (m/s)				2.5	2.1		1.9	無
使用環境	氣壓 (kg/cm2)				7-8
	單做沖擊所需氣壓(m3/分鐘)				1.6		1.6	2.0		2.0		2.0		2.0
	做碰撞試驗所需氣壓(m3/分鐘)				2×1.6		2×1.6	2×2.0		無		無		無
	做碰撞試驗是否需儲氣罐				需要一個3m³儲氣罐
	使用功率(kVA)			臺體	2		2	2		2		2	2
				空壓機	22		22	30		30		30	30
	溫度范圍			0℃-40℃
	濕度范圍			≤90% (25℃) 不結露
	配ASK01沖擊控制儀和MIS02沖擊測量儀
	ASK01 + MIS02				沖擊、碰撞試驗控制和測量功能并打印試驗報告
滿足標準	GB/T2423.5, GB/T2423.6, IEC68-2-27,IEC68-2-29, JJG497-2000, GJB 150.18和 GJB360 (等同于MILSTD-810)
